  • طريقة فك الايسيات في المذر بورد باستخدام الهوت جون

    السلام عليكم و رحمت الله و بركاته

    اليوم سوف نتحدث عن طريقة فك بعض الايسيات المتواجدة بالمزر بورد التي تثبت على سطح المزر بورد عن طريق الهوت جن

    و هذه هي العدة اللازمة لذلك :







    وهذه المزر بورد المستخدمة في العمل :




    اولا : طريقة فك الترانسيستور موسفت من المزر بورد

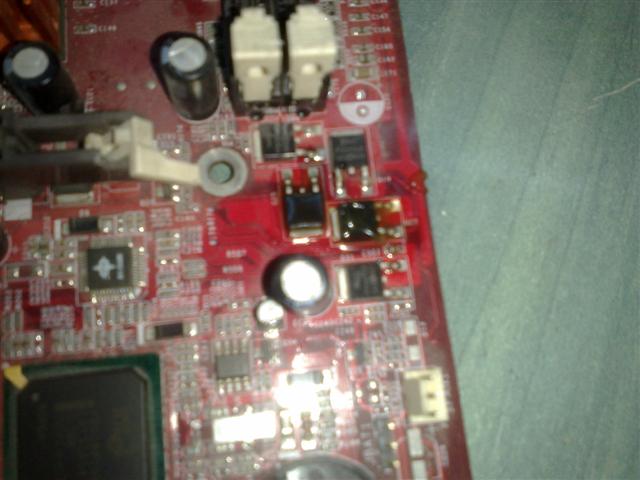

    نجلب الفلاقس و نضع قليلا منه فوق الموسفت ليصبح كما هو موضح بالصورة :

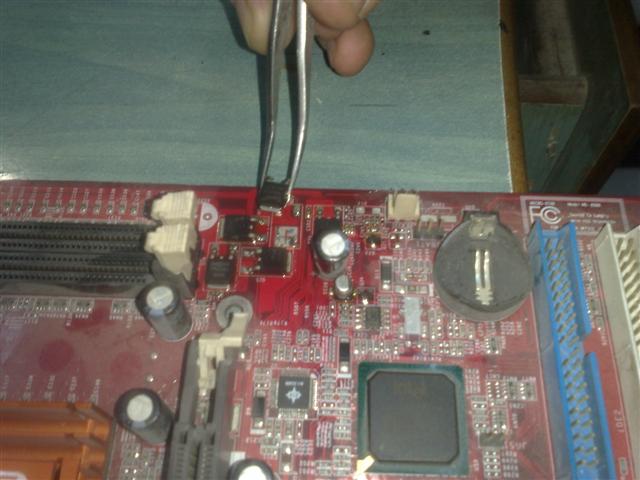

    و بعدها نقرب الهوت *** منه على بعد تقريبا 10 او اقل بقليل و نمسك الموسفت بالملقاط مثل الرسم المبين :





    ملاحظة : درجة حرارة الهواء 350 تقريبا




    و بعدها بدقيقتين او اقل يتم فك الترانسيستور من على المزر بسهولة تامة

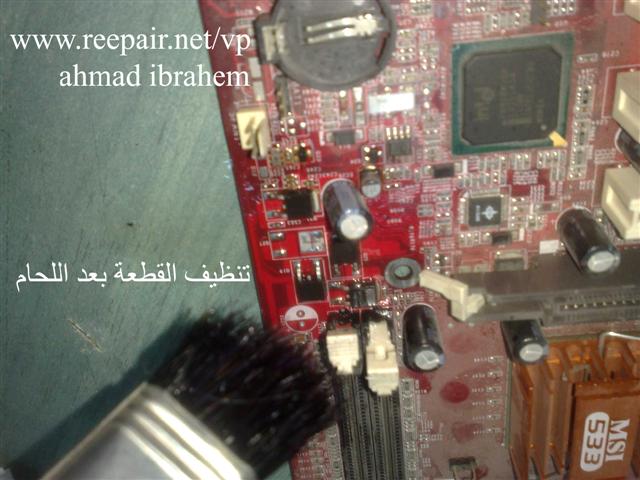

    و بعد الفك يتم تنظيف مكان الترانسيستور بالتنر و الفرشات بشكل كامل للتجهيز لتركيب موسفيت بدلا عنه


    عند التركيب : بعد ان يتواجد المكافىء له او مثييله : يجب وضع الفلاقس على مكان وضع الترانسيستور ليساعدك على الثبات و يثبت بالملقاط و يعرض للحرارة لمدة دقيقة فيلصق
    فيصبح جاهز للعمل

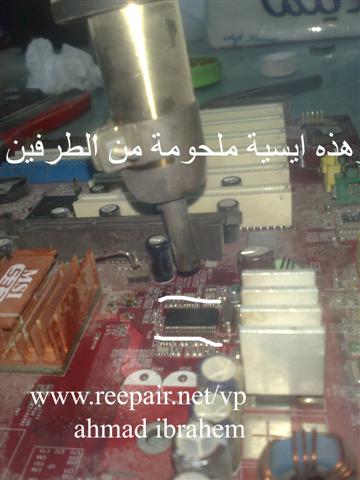

    ثانيا : طريقة فك ايسية الفراكونسي او ايسية ذات ارجل على الطرفين :

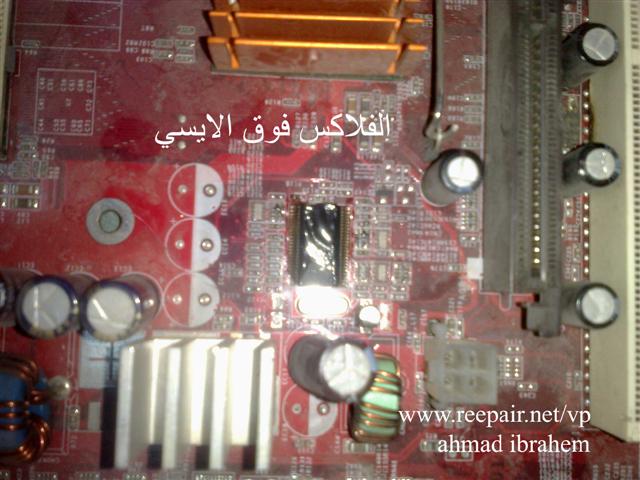

    نضع الفلاقس على ارجل و فوق القطعة المراد فكها

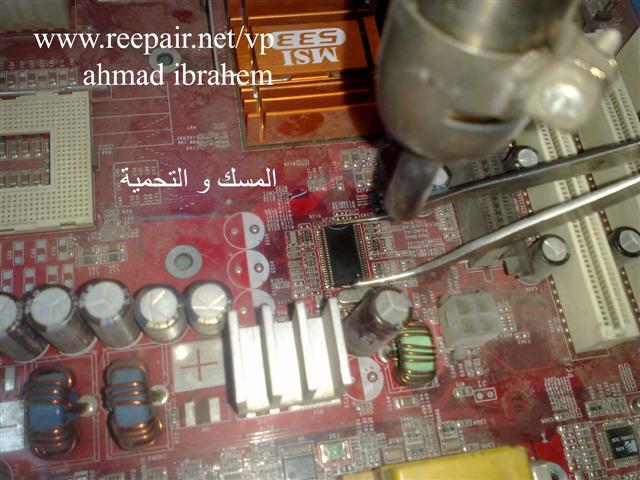

    و يتم امساك القطعة بالملقاط المناسب ( يجب ان يكون ملقاط جيد للا تتحرك القطعة عند الفك )

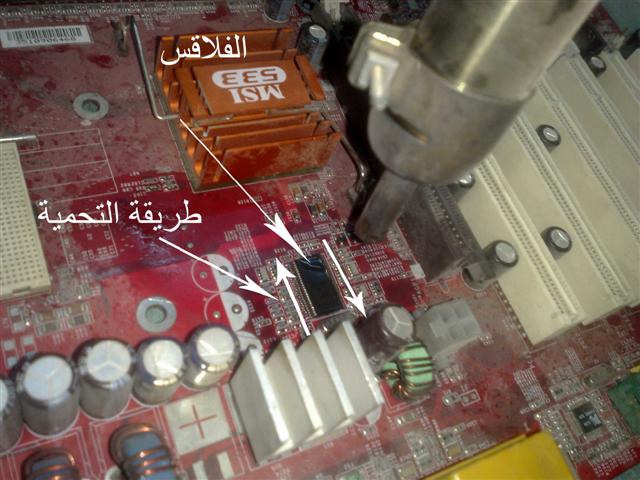

    وطريقة التحمية تكون على اتجاهين :

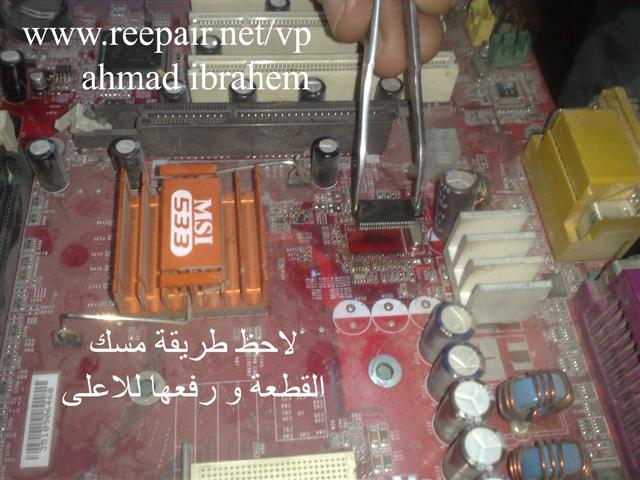

    و ها هي الايسي جاهزة و مفكوكة يجب ان تكون طريقة رفع الايسي برفق و بانتباه شديد :





    و بعدها يتم تنظيف مكان الايسي من الفلاقس بالتنر و الفرشات و للتجهيز لتركيب القطعة البديلة لها :

    طريقة التركيب عكس طريقة الفك اولا يوضع القليل من الفلاقس على مكان التثبيت و من ثم يتم وضع الايسي عليها مع الانتباه على كيفية وضع الايسي في مكانها و بالاتجاه النظامي مع مراعات العلامة الموجودة ( دائرة او فرضة في المنتصف ..... )




    و من ثم يتم اللحام على الجنبين بشكل متوازيمع مراعات التصاق الارجل كلها بالقاعدة و بدون تماس بين الارجل




    و بعدها يتم تنظيف الايسي بالتنر بشكل جيد
    و بعدها تصبح الايسي جاهذه
    -----

  • #2
    رد: طريقة فك الايسيات في المذر بورد باستخدام الهوت جون

    الان طريقة فك ايسيات الاربع اطراف

    ايسية الصوت وتكون ايسية صغيرة يتم وضع مادة الفلاقس على الايسي مثل الرسم التالي






    ومن ثم يتم الامساك بالقطعة بالملقاط وحذاري من لتحريك

    و اجراء التحمية عليها بالشكل الدائري







    و بعد التحمية تتفكك الايسي بشكل تلقائي



    وعند التركيب يتم وضع القليل من الفلاكس على المزر بورد مكان الايسي ويتم لصق الايسي طبعا بشكل نظامي و في مكانها و يتم التحمية لمدة 30 ثانية و تجدها التصقة بشكل كامل

    و لا ننسى ان ننظفها بالتنر بشكل جيد



    يوجد طريقتان اتبعهما في فك هذه الايسية

    الاولى و هي الطريقة التقليدية و لكن مع هكذا ايسي يكون الامساك بها امر صعب للغاية لان حجمها كبير لنشاهد الطريقة الاولى :


    نضع مادة الفلاقس على الايسي من الاطراف




    و يتم الامساك بالايسي عن طريق ملقاط كبير نسبيا و التحمية على الايسي بشكل دائري




    و التركيب بالعكس

    اما الطريقة الثانية فهي عن طريق سلك يستخدم للفصرات في المزر بورد و الموبايل





    نجلب السلك و نقوم بادخاله من تحت الايسي مثل الشكل التالي





    ونقوم بشد الاسلاك قليلا و نضع بعض الفلاقس على الايسي و نحمي عليها بشكل دائري و عند الاحساس بان الايسي بدات تنفك نشد برفق الاسلاك و نجد بان الايسي اصبحت في الاعلى




    و هذه هي الايسي مفكوكة




    و يتم تنظيف مكان الايسي بشكل كامل بالتنر





    و عند التركيب يوضع الفلاكس على مكان الايسي ويتم لصق الايسي و التحمية عليها بشكل دائري

    ملاحظات :


    عند فك او تركيب اي ايسية او قطعة معينة يجب تنظيف مكانها بالتنر جيدا من الفلاقس

    يجب الانتباه الى وجود تماس في الارجل و خاصة في ايسية الصوت و السوبر i\o

    يجب عند اللحام ان لا يتم الضغط على الايسي

    و شكرا لكم ادعو لنا بالتوفيق ان شاء الله

    -----
